CertiFiber® Pro Optical Loss Test Set

CertiFiber Pro Optical Loss Test Set CertiFiber® Pro Optical Loss Test Set zrychlí všechny kroky certifikačního procesu optické kabeláže.

  • Versiv™ modulární design umožňuje certifikaci metalických kabeláží, měření ztráty na optických vláknech, OTDR testování a Wi-Fi analýzu
  • Taptive™ dotykové uživatelské rozhraní poskytuje jednoduchý animovaný návod jak odstranit nesprávné nastavení referenčních hodnot a „negativní“ ztrátu na vlákně
  • CertiFiber® Pro Optical Loss Test Set zajišťuje nejrychlejší čas na certifikaci - dvě vlákna na dvou vlnových délkách za 3 vteřiny.
  • „Encircled Flux“ testovací adaptery kompatibilní s požadovanou normou ANSI / TIA a ISO / IEC - nejsou nutné žádné dodatečné zkušební šňůry
  • Sloučení Tier 1 (základní) / Tier 2 (rozšířená) certifikace do jednoho reportu pokud je použit i OptiFiber ® Pro
  • ProjX™ systém řídí vaši práci od nastavení systému až po odsouhlasení výsledků. Můžete si být jisti, že všechna měření jsou provedena korektně.
  • Praktický quad modul podporuje jak multimode tak i singlemode testování útlumu
  • Rozšířené testování singlemode kabeláží do vzdálenosti 130 km
  • Vestavěný Visual Fault Locator
  • LinkWare™ Management Software pro analýzu výsledků testů a vytváření profesionálních protokolů

Vlastnosti CertiFiber® Pro Optical Loss Test Set

Unikátní vlastnosti

  • Versiv zrychlí všechny kroky certifikačního procesu
  • Versiv ProjX systém řídí vaši práci od nastavení systému až po odsouhlasení výsledků. Můžete si být jisti, že všechna měření jsou provedena korektně a bez zbytečných kroků
  • Taptiv dotykové uživatelské rozhraní zjednodušuje nastavení, eliminuje chyby a urychluje odstraňování potíží. To vše pro techniky s různými úrovněmi znalostí.
  • LinkWare™ Management Software pro analýzu výsledků testů a vytváření profesionálních protokolů

Standardy

  • Umožňuje sloučení OLTS Tier 1 (základní), OTDR Tier 2 (rozšířené) certifikace, vizuální kontrolu konce vlákna do jednoho reportu když je spárován s OptiFiber™ Pro OTDR
  • Nastavení referenčních hodnot je prováděno podle animovaného průvodce dle ISO/IEC 14763-3 a eliminuje případné možnosti změření negativního útlumu.
  • „Encircled Flux“ testovací adaptery kompatibilní s požadovanou normou ANSI / TIA a ISO / IEC - nejsou nutné žádné dodatečné zkušební šňůry

Výkonnost

  • Autotest za 3 sekundy (čtyřikrát rychlejší než standardní testery). Součástí testu je měření útlumu na dvou vláknech na dvou vlnových délkách s měřením délky a kalkulací budgetu u optického útlumu.
  • Umožňuje automatickou Pass/Fail analýzu podle průmyslových standardů nebo vlastních limitů
  • Identifikuje nesprávné referenční postupy, což by mělo za důsledek naměření negativních výsledků u útlumu
  • Inspekční USB kamera pro dokumentaci problémů na optických konektorech
  • Vyměnitelné konektory na „power meteru“ (SC,ST,LC a FC) umožňují použití nepřesnější 1-jumper referenční metody
  • Vestavěný vizuální lokalizátor poruch pro základní řešení problémů a ověření polarity
  • Měření na dvou vlnových délkách najednou umožňuje testování kabeláží, kde se pro přenos používá jen jedno optické vlákno
  • Kompatibilní s TIA-526-14-B a IEC 61280-4-1 a diky Encircled Flux adapterům není vyžadováno další příslušenství nebo další měřící postupy.

ProjX management systém

Versiv ProjX systém řídí vaši práci od nastavení systému až po odsouhlasení výsledků. Můžete si být jisti, že všechna měření jsou provedena korektně. Zadejte údaje o projektu do systému jen jednou a ProjX ukládá měření do souboru projektu na kterém, může pracovat celý tým. Změňte typ měřeného média, pracujte na jiném projektu aniž byste museli znovu zadávat parametry pro původní projekt. Vše zůstane nastaveno beze změny. Podpora více testerů pracujících na jednom projektu, sdílení testovacích limitů, typů kabelů a výsledků přes USB nebo e-mailem. Snadno se stanete více efektivní.

Nastavení nebo prohlížení testovacích limitů a testovaných atributů.
SET-UP nebo zobrazení testovacích limitů, typů vláken a testovaných atributů.
Project menu obrazovka ukazuje procento ukončených měření v jednotlivých projektech.
Zobrazení více projektů.
Project Specific obrazovka ukazuje detailu konkrétního projektu.
Výběr projektu a zobrazení detailů o projektu.

Taptive™ uživatelské rozhraní

Versiv je řízen Taptive, nejpokročilejším uživatelským rozhraním pro ruční testery. S dotykovým rozhraním mohou technici a projektoví manažeři všech úrovní eliminovat nákladné chyby a dělat rychleji s méně psaním, nastavovat se set-up asistentem, ovládat přístroj dotykem prstů a pomocí zoomu konečky prstů přistupovat k detailům měření.

Project menu obrazovka ukazuje procento ukončených měření v jednotlivých projektech.
Taptive uživatelské rozhraní zjednodušuje nastavení, eliminuje chyby a urychluje odstraňování závad.

LinkWare™ management software

Projektoví manažeři mají všechny funkce monitorovat postup a konsolidovat výsledky testu.

LinkWare umožňuje spojit naměřená data do jedné zprávy, která je pro zákazníka snadno pochopitelná a přehledná. LinkWare Stats poskytuje automatické statistické zprávy, které změní výsledky testů do grafů a odhalí se snadno kvalita kabeláže. Zpráva shrnuje kompletní metalickou i optickou infrastrukturu do jednoho kompaktního grafického formátu, takže je snadné ověřit marže a anomálie.

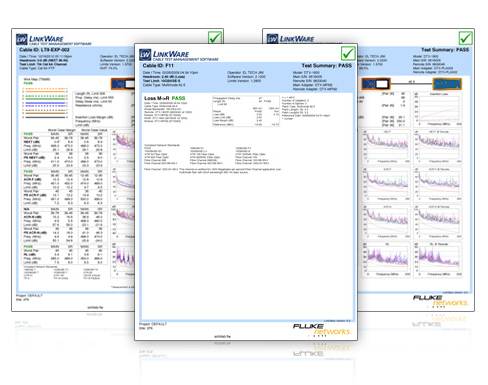

LinkWare reporty
LinkWare reporty

LinkWare Live cloud software
